聚氨酯保温管是一种由工作钢管、聚氨酯硬质泡沫保温层和高密度聚乙烯外护管组成的预制直埋保温管，广泛应用于集中供热、制冷、石油化工等领域的介质输送。其核心优势在于保温性能好、热损失小、施工便捷且使用寿命长。本文介绍聚氨酯保温管的基本结构及主要生产工艺。
基本结构

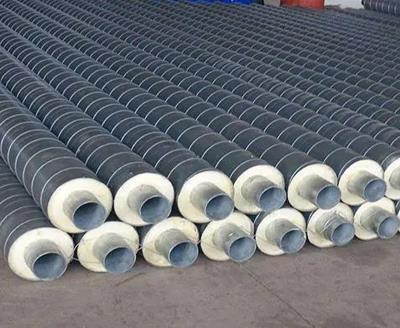

聚氨酯保温管采用“管中管”结构，从内到外分为三层：第一层为工作钢管，负责输送蒸汽、热水或其他介质，材质通常为无缝钢管或螺旋焊管，规格根据工程设计要求确定。钢管外表面需进行抛丸除锈处理，达到Sa2.5级清洁度，以增强与保温层的粘结力。第二层为聚氨酯硬质泡沫保温层，由异氰酸酯和组合聚醚在高压混合后注入钢管与外护管之间的环形空腔中发泡成型。该层具有闭孔率高达90%以上、导热系数低（0.015-0.033 W/(m·K)）、抗压强度高的特点。第三层为高密度聚乙烯外护管，起到防水、防腐和抵抗外部机械损伤的作用。外护管通常为黑色或黄色，厚度根据管径和埋深设计，具有良好的抗冲击性和耐环境应力开裂性。三层结构通过整体发泡工艺紧密结合成一个整体，任何两层之间不应出现空隙或剥离。
生产工艺流程
聚氨酯保温管的生产分为钢管预处理、外护管挤出或套接、穿管组装、发泡浇注及后处理等步骤。
第一步，钢管预处理。将工作钢管按定尺长度切割，两端倒角，清除内外毛刺。然后进行抛丸除锈，去除氧化皮和油污，达到规定的锚纹深度和清洁度。除锈后应在4小时内进行下一步工序，防止二次生锈。
第二步，外护管制备。外护管有两种生产方式：一种是通过塑料挤出机直接挤出成型，连续生产出一定直径和壁厚的聚乙烯管材，然后按需切断；另一种是采用已预制好的聚乙烯管（如直埋管外护管）。外护管内壁需进行电晕处理或表面拉毛，以增强与聚氨酯泡沫的粘结力。
第三步，穿管组装。将预处理好的工作钢管通过穿管机或人工吊装的方式，置入外护管内部，并利用定位支架（一般为塑料或尼龙材质）使钢管与外护管保持同心。支架沿管长方向间隔布置，确保保温层厚度均匀。钢管两端需安装堵塞或法兰，防止发泡时泡沫溢出。
第四步，发泡浇注。将组合聚醚和异氰酸酯两种原料按一定比例（通常为1:1至1:1.2）经高压发泡机混合，通过注料枪注入钢管与外护管之间的空腔。原料发生化学反应，迅速发泡并充满整个环形空间，固化后形成硬质泡沫。注料方式包括一端注料和中间注料，根据管长和管径选择。发泡过程中需控制环境温度（15-25℃为宜）和原料温度，避免出现气泡、空洞或密度不均。
第五步，后处理。发泡完成后，待泡沫充分固化（通常需放置24小时以上），切除两端多余泡沫，清理端口，并在管端安装防水帽或热收缩套，防止运输和储存过程中进水。最后进行外观检查、尺寸测量和抽样检测（如密度、压缩强度、导热系数等），合格后入库。
关键质量控制点
聚氨酯保温管的质量主要取决于三个界面：钢管与泡沫的粘结强度、泡沫自身闭孔率及密度、外护管与泡沫的剥离强度。生产中应严格控制：除锈等级必须达标，否则泡沫易剥离；原料配比误差不应超过±0.5%，否则泡沫性能波动；发泡压力和时间需通过小样试验确定，避免泡沫出现空洞。此外，外护管的环刚度应满足埋地深度要求，通常不低于4kN/m²。
常见规格与用途
聚氨酯保温管公称直径从DN20到DN1400不等，输送介质温度范围一般为-50℃至140℃（高温型可采用耐温聚氨酯或复合保温结构）。集中供热一次管网常用DN200-DN1200，二次管网常用DN50-DN300。制冷管道（如冰水）则要求更低的导热系数和更高的抗水汽渗透性能。
行业标准
国内聚氨酯保温管执行标准为GB/T 29047-2021《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》，欧洲常用EN 253标准。选购时应确认产品是否通过型式检验，包括泡沫密度（通常≥60kg/m³）、导热系数、压缩强度（≥0.3MPa）以及高温条件下的长期性能。
下一条：没有了
